NOVY easytec Dachdurchführung 150 mm mit Bleipfanne naturrot
Produktinfo "NOVY easytec Dachdurchführung 150 mm mit Bleipfanne naturrot"
Die Lösung bei Abluft über Dach!
Äußerst geringem Druckverlust = optimale Strömungstechnik
Ideal für Dunstabzugshauben in Privatküchen mit circa 800 m³/h Leistung und Ø 150 mm Anschluss
Für Schrägdächer mit Dachneigungen von 25 – 45°
Wind-, regen- und schneesicher

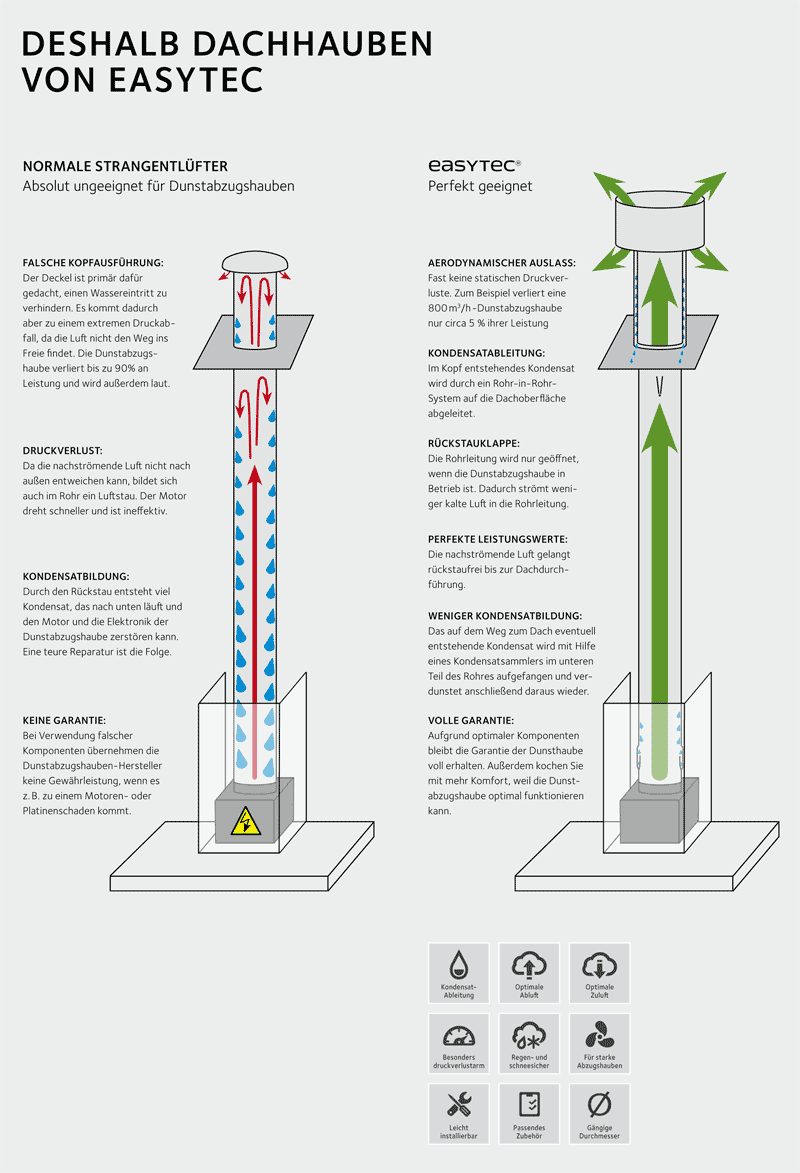

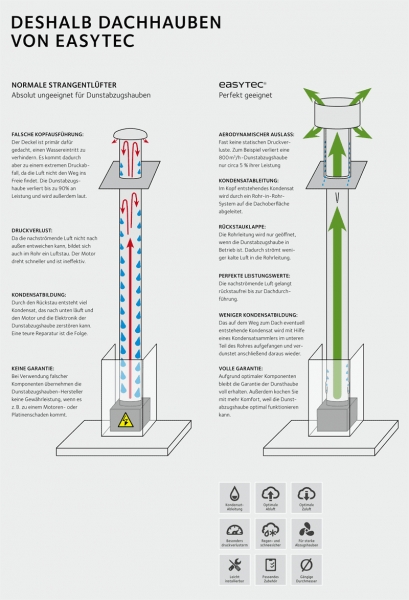

Kondenswasserableitung durch Doppelrohr: das im oberen Bereich entstehende Kondenswasser wird durch das Doppelrohr auf die Dachoberfläche abgeleitet. Zusätzlich empfehlen wir, einen Kondensatsammler (Art.-Nr. 35.200) am tiefsten Punkt der Rohrleitung zu installieren, um unterhalb der Dachdurchführung eventuell entstehendes Wasser aufzufangen.
Rohrdurchmesser Ø 166 mm, inklusive Metall-Reduzierung 166/148 zum Anschluss an Ø 150 mm Rohrsysteme

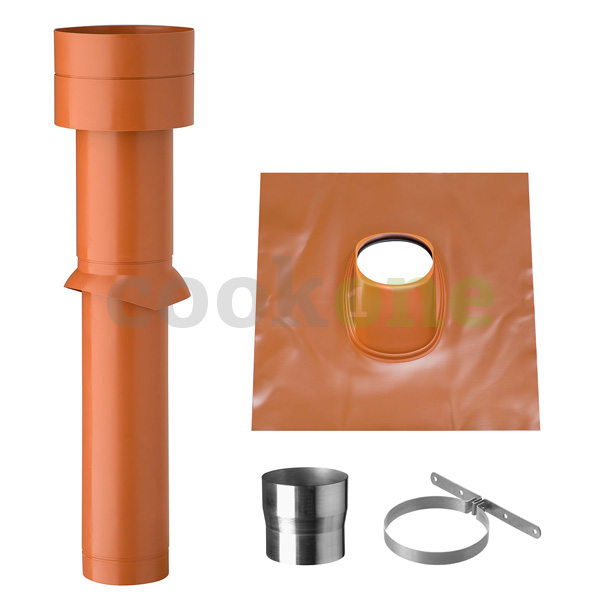

Lieferumfang des Sets:
Durchgangsrohr mit Kopf
Universal Blei-Durchgangspfanne 50 x 50 cm, in Farbe des Durchgangsrohres coloriert, sehr haltbar, einfach zu verformen, zur dauerhaften Überdeckung und Anbindung an umliegende Dachpfannen
Befestigungsbügel
Reduzierung auf Ø 148 mm zum Anschluss an Ø 150 mm Rohrsysteme
Material:
Rohr aus Kunststoff, Farbe naturrot
Durchgangspfanne aus naturrot coloriertem Blei mit Kunststoff
Befestigungsbügel aus Metall
Reduzierung aus Metall
Rohr aus Kunststoff, Farbe naturrot
Durchgangspfanne aus naturrot coloriertem Blei mit Kunststoff
Befestigungsbügel aus Metall
Reduzierung aus Metall
Diese Universalpfanne ist anpassbar an Dachsteine und Dachziegel des Typs:
Achat, Ambiente, Antico, Antik, Areal, Balance, Balance, Biberschwanz-Ziegel, Cantus, Carisma, Dacapo, Domino, Doppelfalz, Doppelmuldenfalz-Ziegel, Dorfen, Einfach, Eleganz, Falzziegel, Flachdach-Pfanne, Flachdach-Ziegel, Futura, Garant, Glatt-Ziegel, Granat, Großfalzziegel, Großfalz-Ziegel, Harmonie, Harzer Pfanne, Hohlpfalz-Ziegel, Hohlpfanne, Hohl-Ziegel, Höngeda, Ideal, Kapstat, Karthago, Klassic, Kombi-Ziegel, Krempziegel, Manufaktur, Marko, Maxima, Melodie, Mikado, Monaco, Mönchpfanne, Mönch-Ziegel, Nonnen-Ziegel, Opal, Palema, Piano, Planum, Premion, Profi, Rapido, Ratio, Ravensberger, Reformpfanne, Reform-Ziegel, Rheinland-Ziegel, Rinnen-Ziegel, Romanische Pfanne, Romano, Rubin, Rustico, Sakral, Saphir, Sinfonie, Smaragd, Stylist, Supra, Tegula, Terra Optima, Tiefer, Titania, Topas, Tradition, Turmalin, Variabel, Verona, Viva, und Walther.
Sollten Sie über eine dieser Dachpfannen, Dachsteine oder Dachziegel verfügen, so wählen Sie unsere Passformmodelle im Shop:
Doppel-S, Finkenberger Pfanne, Frankfurter Pfanne, Göteborg, Heidelberg, Kronenpfanne, Mecklenburger Pfanne, Taunus Pfanne und Tegalit
Achat, Ambiente, Antico, Antik, Areal, Balance, Balance, Biberschwanz-Ziegel, Cantus, Carisma, Dacapo, Domino, Doppelfalz, Doppelmuldenfalz-Ziegel, Dorfen, Einfach, Eleganz, Falzziegel, Flachdach-Pfanne, Flachdach-Ziegel, Futura, Garant, Glatt-Ziegel, Granat, Großfalzziegel, Großfalz-Ziegel, Harmonie, Harzer Pfanne, Hohlpfalz-Ziegel, Hohlpfanne, Hohl-Ziegel, Höngeda, Ideal, Kapstat, Karthago, Klassic, Kombi-Ziegel, Krempziegel, Manufaktur, Marko, Maxima, Melodie, Mikado, Monaco, Mönchpfanne, Mönch-Ziegel, Nonnen-Ziegel, Opal, Palema, Piano, Planum, Premion, Profi, Rapido, Ratio, Ravensberger, Reformpfanne, Reform-Ziegel, Rheinland-Ziegel, Rinnen-Ziegel, Romanische Pfanne, Romano, Rubin, Rustico, Sakral, Saphir, Sinfonie, Smaragd, Stylist, Supra, Tegula, Terra Optima, Tiefer, Titania, Topas, Tradition, Turmalin, Variabel, Verona, Viva, und Walther.
Sollten Sie über eine dieser Dachpfannen, Dachsteine oder Dachziegel verfügen, so wählen Sie unsere Passformmodelle im Shop:
Doppel-S, Finkenberger Pfanne, Frankfurter Pfanne, Göteborg, Heidelberg, Kronenpfanne, Mecklenburger Pfanne, Taunus Pfanne und Tegalit
Abmessungen und Druckverlustdiagramm:
