MV PLUS Dachhaube mit FLEX-Pfanne 5-25° DN166 150mm
Produktinfo "MV plus Dachdurchführung 150mm für Steildach"
Die optimale Lösung bei Abluft über Dach!
Äußerst geringem Druckverlust = optimale Strömungstechnik
Ideal für Dunstabzugshauben in Privatküchen mit circa 800 m³/h Leistung und Ø 150 mm Anschluss
Für Schrägdächer mit relativ flachen Dachneigungen von nur 5 – 25°
Wind-, regen- und schneesicher

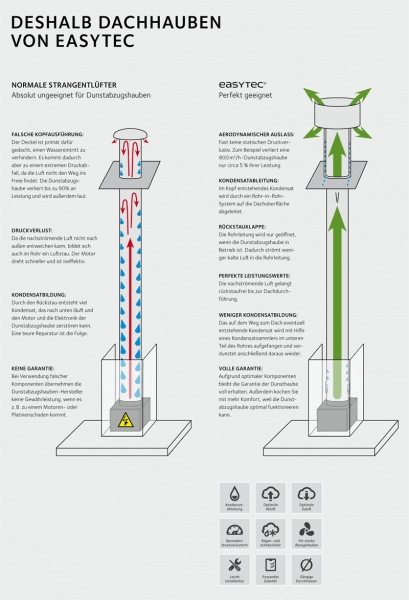

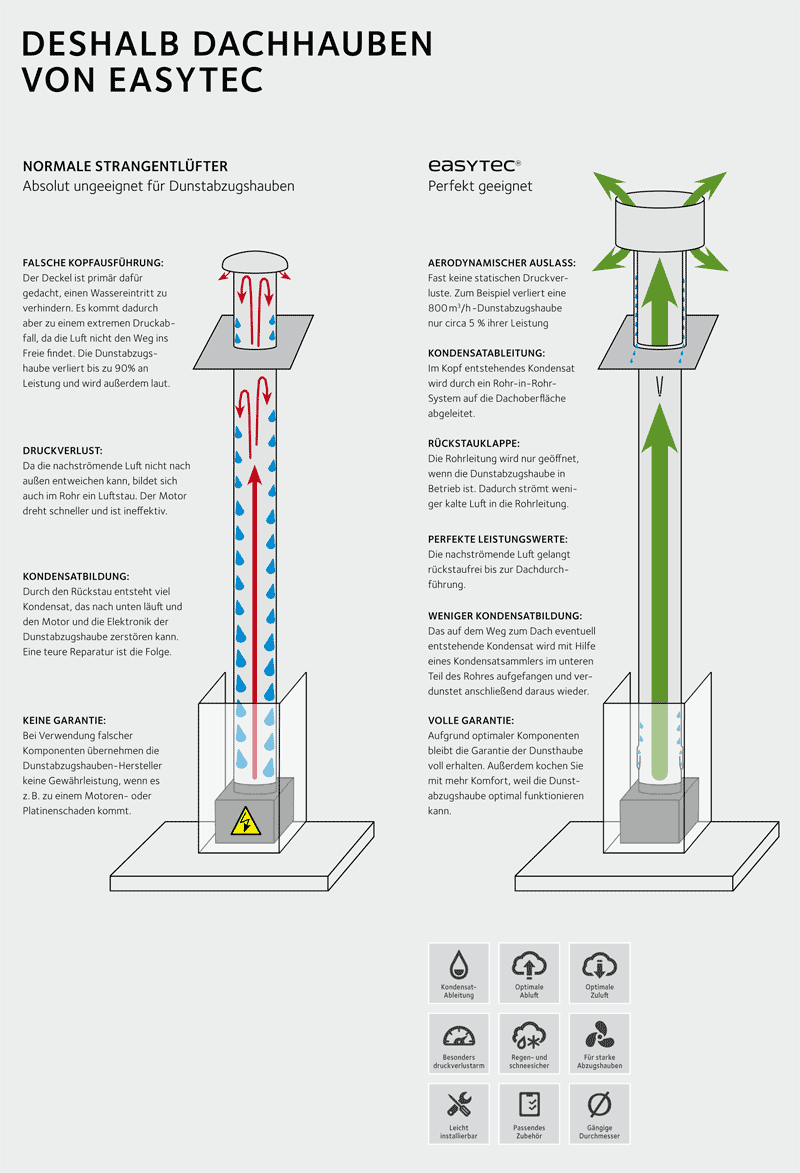

Kondenswasserableitung durch Doppelrohr: das im oberen Bereich entstehende Kondenswasser wird durch das Doppelrohr auf die Dachoberfläche abgeleitet. Zusätzlich empfehlen wir, einen Kondensatsammler (Art.-Nr. 35.200) am tiefsten Punkt der Rohrleitung zu installieren, um unterhalb der Dachdurchführung eventuell entstehendes Wasser aufzufangen.
Rohrdurchmesser Ø 166 mm, inklusive Metall-Reduzierung 166/148 zum Anschluss an Ø 150 mm Rohrsysteme
Für Schrägdächer mit relativ flachen Dachneigungen von nur 5 – 25°
Wind-, regen- und schneesicher
Kondenswasserableitung durch Doppelrohr: das im oberen Bereich entstehende Kondenswasser wird durch das Doppelrohr auf die Dachoberfläche abgeleitet. Zusätzlich empfehlen wir, einen Kondensatsammler (Art.-Nr. 35.200) am tiefsten Punkt der Rohrleitung zu installieren, um unterhalb der Dachdurchführung eventuell entstehendes Wasser aufzufangen.
Rohrdurchmesser Ø 166 mm, inklusive Metall-Reduzierung 166/148 zum Anschluss an Ø 150 mm Rohrsysteme

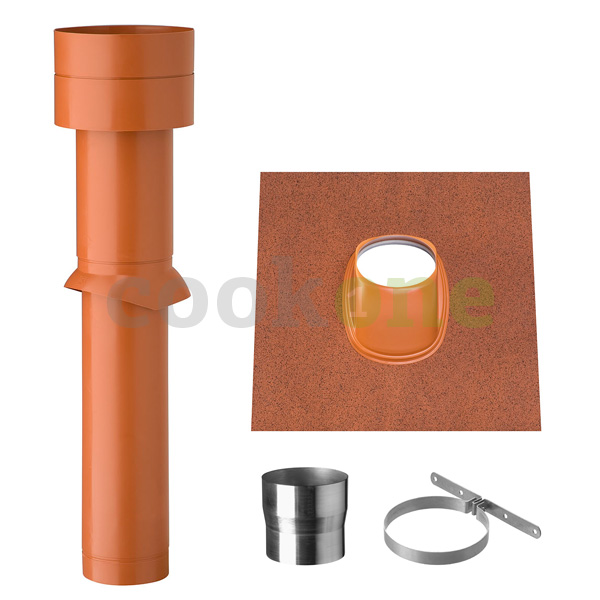

Lieferumfang des Sets:
Durchgangsrohr mit Kopf
easytec Universalpfanne FLEX (siehe unten erklärt) 50 x 60 cm, in Farbe des Durchgangsrohres coloriert, sehr haltbar, einfach zu verformen, zur dauerhaften Überdeckung und Anbindung an umliegende Dachpfannen
Befestigungsbügel
Reduzierung auf 150 mm
Durchgangsrohr mit Kopf
easytec Universalpfanne FLEX (siehe unten erklärt) 50 x 60 cm, in Farbe des Durchgangsrohres coloriert, sehr haltbar, einfach zu verformen, zur dauerhaften Überdeckung und Anbindung an umliegende Dachpfannen
Befestigungsbügel
Reduzierung auf 150 mm
Produktvorteile der easytec Universalpfanne FLEX:
Umweltverträglicher Flex-Kunststoff mit Aluminium-Armierung, farbig besandet
Biegsam wie Blei
90% leichter als Blei
Setzt keine kritischen Gefahrstoffe frei
Kein Umwelt- und Gesundheitsrisiko
30 Jahre Lebensdauer
Absolut korrosionsbeständig und unempfindlich gegen Umwelteinflüsse
Recycelbar
UV-beständig, temperaturbeständig, wasser- und windbeständig
Keine Korrosion von Aluminium, Zink und Kupfer
Mit Farbe auf Wasserbasis überstreichbar
Verarbeitung mit geeignetem High-Tack-Klebstoff o.ä.
Umweltverträglicher Flex-Kunststoff mit Aluminium-Armierung, farbig besandet
Biegsam wie Blei
90% leichter als Blei
Setzt keine kritischen Gefahrstoffe frei
Kein Umwelt- und Gesundheitsrisiko
30 Jahre Lebensdauer
Absolut korrosionsbeständig und unempfindlich gegen Umwelteinflüsse
Recycelbar
UV-beständig, temperaturbeständig, wasser- und windbeständig
Keine Korrosion von Aluminium, Zink und Kupfer
Mit Farbe auf Wasserbasis überstreichbar
Verarbeitung mit geeignetem High-Tack-Klebstoff o.ä.
Material:
Rohr aus Kunststoff, Farbe naturrot
Durchgangspfanne aus naturrot coloriertem Flex-Kunststoff mit Kunststoff
Befestigungsbügel aus Metall
Reduzierung aus Metall
Rohr aus Kunststoff, Farbe naturrot
Durchgangspfanne aus naturrot coloriertem Flex-Kunststoff mit Kunststoff
Befestigungsbügel aus Metall
Reduzierung aus Metall
EAN 716350879929
Diese Universalpfanne ist anpassbar an Dachsteine und Dachziegel des Typs:
Achat, Ambiente, Antico, Antik, Areal, Balance, Balance, Biberschwanz-Ziegel, Cantus, Carisma, Dacapo, Domino, Doppelfalz, Doppelmuldenfalz-Ziegel, Dorfen, Einfach, Eleganz, Falzziegel, Flachdach-Pfanne, Flachdach-Ziegel, Futura, Garant, Glatt-Ziegel, Granat, Großfalzziegel, Großfalz-Ziegel, Harmonie, Harzer Pfanne, Hohlpfalz-Ziegel, Hohlpfanne, Hohl-Ziegel, Höngeda, Ideal, Kapstat, Karthago, Klassic, Kombi-Ziegel, Krempziegel, Manufaktur, Marko, Maxima, Melodie, Mikado, Monaco, Mönchpfanne, Mönch-Ziegel, Nonnen-Ziegel, Opal, Palema, Piano, Planum, Premion, Profi, Rapido, Ratio, Ravensberger, Reformpfanne, Reform-Ziegel, Rheinland-Ziegel, Rinnen-Ziegel, Romanische Pfanne, Romano, Rubin, Rustico, Sakral, Saphir, Sinfonie, Smaragd, Stylist, Supra, Tegula, Terra Optima, Tiefer, Titania, Topas, Tradition, Turmalin, Variabel, Verona, Viva, und Walther.
Sollten Sie über eine dieser Dachpfannen, Dachsteine oder Dachziegel verfügen, so wählen Sie unsere Passformmodelle im Shop:
Doppel-S, Finkenberger Pfanne, Frankfurter Pfanne, Göteborg, Heidelberg, Kronenpfanne, Mecklenburger Pfanne, Taunus Pfanne und Tegalit
Achat, Ambiente, Antico, Antik, Areal, Balance, Balance, Biberschwanz-Ziegel, Cantus, Carisma, Dacapo, Domino, Doppelfalz, Doppelmuldenfalz-Ziegel, Dorfen, Einfach, Eleganz, Falzziegel, Flachdach-Pfanne, Flachdach-Ziegel, Futura, Garant, Glatt-Ziegel, Granat, Großfalzziegel, Großfalz-Ziegel, Harmonie, Harzer Pfanne, Hohlpfalz-Ziegel, Hohlpfanne, Hohl-Ziegel, Höngeda, Ideal, Kapstat, Karthago, Klassic, Kombi-Ziegel, Krempziegel, Manufaktur, Marko, Maxima, Melodie, Mikado, Monaco, Mönchpfanne, Mönch-Ziegel, Nonnen-Ziegel, Opal, Palema, Piano, Planum, Premion, Profi, Rapido, Ratio, Ravensberger, Reformpfanne, Reform-Ziegel, Rheinland-Ziegel, Rinnen-Ziegel, Romanische Pfanne, Romano, Rubin, Rustico, Sakral, Saphir, Sinfonie, Smaragd, Stylist, Supra, Tegula, Terra Optima, Tiefer, Titania, Topas, Tradition, Turmalin, Variabel, Verona, Viva, und Walther.
Sollten Sie über eine dieser Dachpfannen, Dachsteine oder Dachziegel verfügen, so wählen Sie unsere Passformmodelle im Shop:
Doppel-S, Finkenberger Pfanne, Frankfurter Pfanne, Göteborg, Heidelberg, Kronenpfanne, Mecklenburger Pfanne, Taunus Pfanne und Tegalit
Abmessungen und Druckverlustdiagramm:
